ออกแบบชิ้นส่วนประกอบ: ระยะ Clearance ที่ใช้ได้จริงสำหรับ 3D Printing

ชิ้นส่วนที่ต้องสวมหรือประกอบกันจำเป็นต้องมีการเผื่อระยะ Clearance ให้พอดี หากไม่เผื่อไว้เลย ชิ้นงานจะสวมไม่เข้าหรือฝืดจนขยับไม่ได้ แต่ถ้าเผื่อมากเกินไป ชิ้นงานก็จะหลวมคลอน บทความนี้สรุปค่า Clearance แนะนำตามลักษณะการประกอบ ทั้งแบบสวมพอดี ข้อต่อเลื่อน สแนปฟิต และสวมอัด พร้อมแนวทางการทดสอบชิ้นงานจริงก่อนผลิต

ออกแบบเป๊ะในจอ แต่ประกอบไม่เข้าในงานจริง

หนึ่งในปัญหาที่พบบ่อยที่สุดของงานพิมพ์ 3 มิติ คือชิ้นส่วนที่ออกแบบมาให้ประกบกันสนิทในโปรแกรม CAD กลับสวมไม่เข้าหรือหลวมเมื่อพิมพ์เสร็จ สาเหตุหลักมาจากการไม่ได้เผื่อ "ระยะ Clearance" ซึ่งเป็นช่องว่างที่ชดเชยการหดตัวของวัสดุและความคลาดเคลื่อนของเครื่องพิมพ์ การเข้าใจระยะ Clearance ที่เหมาะสมจึงเป็นหัวใจสำคัญของการออกแบบชิ้นส่วนสำหรับงานประกอบ

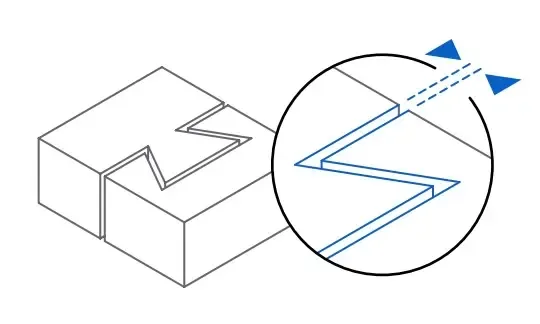

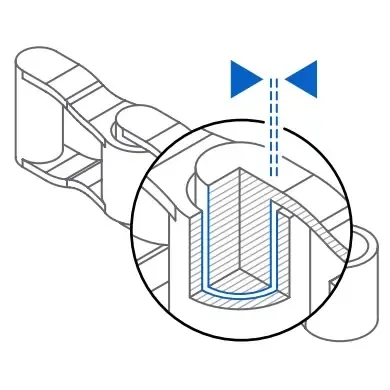

ระยะ clearance ระหว่างชิ้นส่วนสวมประกบและตัวอย่างสแนปฟิต (อ้างอิง Formlabs Fuse Series SLS Design Guide)

เผื่อระยะผิดนิดเดียว ประกอบไม่ได้ทั้งชุด

การละเลยหรือไม่เข้าใจระยะเผื่อส่งผลกระทบต่อกระบวนการประกอบโดยตรง:

• ไม่เผื่อระยะเลย — ชิ้นส่วนสวมไม่เข้า ต้องเสียเวลาขัดแต่งด้วยมือ หรือต้องสั่งพิมพ์ใหม่ทั้งหมด

• เผื่อมากเกินไป — ชิ้นงานหลวม คลอน ไม่แน่นหนา และสูญเสียความแม่นยำในการทำงาน

• ลืมชดเชยการหดตัว — วัสดุแต่ละชนิดหดตัวไม่เท่ากันในแต่ละแนวแกน ทำให้รูเจาะหรือเดือยคลาดเคลื่อนจากแบบ

• ข้อต่อติดขัด — บานพับหรือข้อต่อเลื่อนที่เผื่อช่องว่างน้อยเกินไปจะฝืดหรือเชื่อมติดกันจนขยับไม่ได้

พิมพ์เป็นชุดประกอบสำเร็จในครั้งเดียว (Print-in-Place)

เทคโนโลยีการพิมพ์แบบ SLS (Selective Laser Sintering) เปิดโอกาสให้วิศวกรสามารถพิมพ์ชิ้นส่วนที่ประกอบกันและเคลื่อนไหวได้สำเร็จในรอบเดียว (Print-in-Place) โดยไม่ต้องนำมาประกอบภายหลัง กลไกเหล่านี้ทำงานได้ราบรื่นขึ้นอยู่กับการกำหนดระยะ Clearance ที่แม่นยำ การเข้าใจพฤติกรรมของวัสดุและระยะเผื่อจึงเป็นทักษะสำคัญในการออกแบบเพื่อการผลิตแบบเพิ่มเนื้อวัสดุ (DfAM)

Clearance คือช่องว่างชดเชยพฤติกรรมจริงของวัสดุ

Clearance คือระยะห่างที่ออกแบบเผื่อไว้ระหว่างผิวสัมผัสของสองชิ้นส่วน ค่าที่เหมาะสมขึ้นอยู่กับหลายปัจจัย:

• การหดตัวของวัสดุ: พลาสติกจะหดตัวเมื่อผ่านการแข็งตัว (SLA) หรือเมื่อเย็นตัวลงจากความร้อน (SLS)

• ความแม่นยำของเครื่องพิมพ์: เทคโนโลยีและขนาดลำแสงเลเซอร์มีผลต่อขนาดจริงของชิ้นงาน

• ทิศทางการพิมพ์: รูที่วางในแนวแกน Z มักมีขนาดและรูปทรงต่างจากรูที่วางในระนาบ XY เล็กน้อย

• ขนาดชิ้นงาน: ชิ้นงานขนาดใหญ่จะมีการสะสมความคลาดเคลื่อน (Tolerance Stack-up) มากกว่าชิ้นงานขนาดเล็ก

หลักปฏิบัติที่ดีคือการเริ่มต้นจากค่าแนะนำมาตรฐาน แล้วพิมพ์ชิ้นส่วนทดสอบขนาดเล็กเพื่อยืนยันระยะก่อนเริ่มผลิตชิ้นงานจริง

ค่า Clearance แนะนำตามชนิดการประกอบ

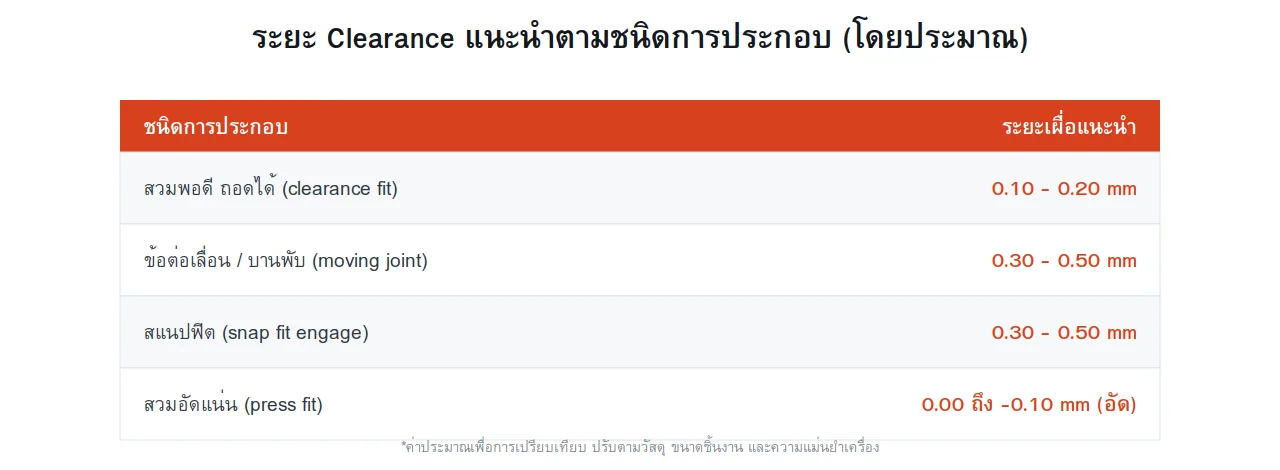

ตารางระยะ Clearance แนะนำตามลักษณะการประกอบโดยประมาณสำหรับงานพิมพ์ 3 มิติ

ค่าข้างต้นเป็นแนวทางเริ่มต้น โดยทั่วไปกระบวนการ SLS มักต้องเผื่อระยะมากกว่า SLA เล็กน้อยเนื่องจากมีผิวสัมผัสแบบผงโพลิเมอร์ ควรพิมพ์ชิ้นทดสอบยืนยันเสมอเมื่อต้องการความแม่นยำสูง

ตัวอย่างการเผื่อ Clearance กับงานจริง

การประยุกต์ใช้ระยะ Clearance ในกระบวนการทำงานจริง:

• ฝาสวมกล่องอุปกรณ์: เผื่อรอบด้าน 0.15 mm ช่วยให้เปิดปิดได้สะดวก ไม่หลวมหลุดง่าย

• บานพับพิมพ์ในตัว (SLS Print-in-Place): เผื่อช่องว่างรอบแกนหมุน 0.40 mm เพื่อให้ขยับได้ทันทีหลังเป่าผงออก

• เดือยสวมรูล็อค: พิมพ์ชิ้นทดสอบแบบหลายรูที่มีระยะเผื่อต่างกันเพื่อเลือกระยะที่ฟิตพอดีก่อนผลิตจริง

“พอพิมพ์ชิ้นทดสอบเทียบหลายค่าก่อน เราก็เจอระยะที่พอดีเป๊ะ ไม่ต้องมานั่งขัดแต่งทีละชิ้น”
— ตัวอย่างความคิดเห็นจากทีมออกแบบผลิตภัณฑ์

อยากให้ประกอบพอดี ปรึกษาเราเรื่องระยะเผื่อได้

บริการพิมพ์ 3 มิติ 3DQuickPart โดย AppliCAD พร้อมให้คำแนะนำเรื่องการกำหนดค่า Clearance ที่เหมาะกับวัสดุ (ทั้ง SLA Resin จาก Formlabs Form 4L และ SLS Nylon จาก Formlabs Fuse 1+) รวมถึงลักษณะการประกอบของคุณ สามารถอัปโหลดไฟล์ STL เพื่อประเมินราคาและตรวจสอบระยะเบื้องต้นได้ทันที

ประเมินราคาและส่งไฟล์ทดสอบการพิมพ์กับ 3DQuickPart คลิกที่นี่

ติดต่อทีมผู้เชี่ยวชาญ AppliCAD ได้ที่เบอร์โทร 095-365-6871 หรือสำนักงานใหญ่ 0 2744 9045 พร้อมเปิดรับเข้าชมงานจริงที่ศูนย์นวัตกรรม AppliCAD Innovation Center (AIC)

เผื่อให้พอดี แล้วงานประกอบจะลงตัว

Clearance ที่เหมาะสมไม่ใช่ค่าคงที่ตายตัว แต่ต้องปรับให้เข้ากับชนิดการประกอบ วัสดุ และเทคโนโลยีการผลิต การเริ่มต้นจากค่ามาตรฐานแล้วพิมพ์ทดสอบจะช่วยให้ชิ้นส่วนของคุณประกอบเข้ากันได้อย่างสมบูรณ์ ลดเวลาและต้นทุนในการแก้ไขงานได้อย่างมีประสิทธิภาพ
