ทำไมการวางแนวชิ้นงานถึงตัดสินคุณภาพและความแข็งแรงของงานพิมพ์ 3 มิติ

หลายคนมักเข้าใจว่าการสั่งพิมพ์ 3 มิติเป็นเพียงการนำไฟล์ CAD เข้าโปรแกรมแล้วกดสั่งพิมพ์ได้ทันที แต่สำหรับงานพิมพ์ระดับอุตสาหกรรม การวางแนวชิ้นงาน (Model Orientation) ในพื้นที่พิมพ์ (Build Volume) ถือเป็นขั้นตอนวิศวกรรมที่สำคัญที่สุดขั้นตอนหนึ่ง ชิ้นงานเดียวกันจากไฟล์เดียวกัน หากวางตั้ง วางนอน หรือวางเอียง จะให้ความแข็งแรง คุณภาพผิว และระยะเวลาพิมพ์ที่แตกต่างกันอย่างสิ้นเชิง

ทำไมแกน Z ถึงเป็นจุดอ่อนและกำหนดความละเอียดของชิ้นงาน

กระบวนการผลิตแบบเติมเนื้อวัสดุ (Additive Manufacturing) สร้างวัตถุขึ้นทีละเลเยอร์ตามแนวแกน Z ส่งผลโดยตรงต่อคุณสมบัติทางกายภาพของชิ้นงาน 2 ด้านหลัก:

• ความแข็งแรงไม่เท่ากันทุกทิศทาง (Anisotropy): พันธะทางเคมีและเชิงกลภายในชั้นพิมพ์เดียวกัน (ระนาบ XY) จะแข็งแรงกว่าแรงยึดเหนี่ยวระหว่างชั้น (แกน Z) เสมอ หากมีแรงดึงหรือแรงดัดมากระทำในแนวตั้งฉากกับรอยต่อระหว่างชั้น ชิ้นงานจะเสี่ยงต่อการปริแตกหรือหักตามรอยชั้นได้ง่าย

• ความละเอียดและการเกิดรอยขั้นบันได (Stair-stepping): ขนาดความแม่นยำในแนวราบถูกควบคุมด้วยโฟกัสเลเซอร์หรือหัวฉีด แต่ความละเอียดตามความสูงขึ้นอยู่กับความหนาของชั้นพิมพ์ (Layer Height) พื้นผิวที่มีความลาดเอียงหรือความโค้งจึงมักเกิดรอยขั้นบันไดให้เห็นอย่างชัดเจน

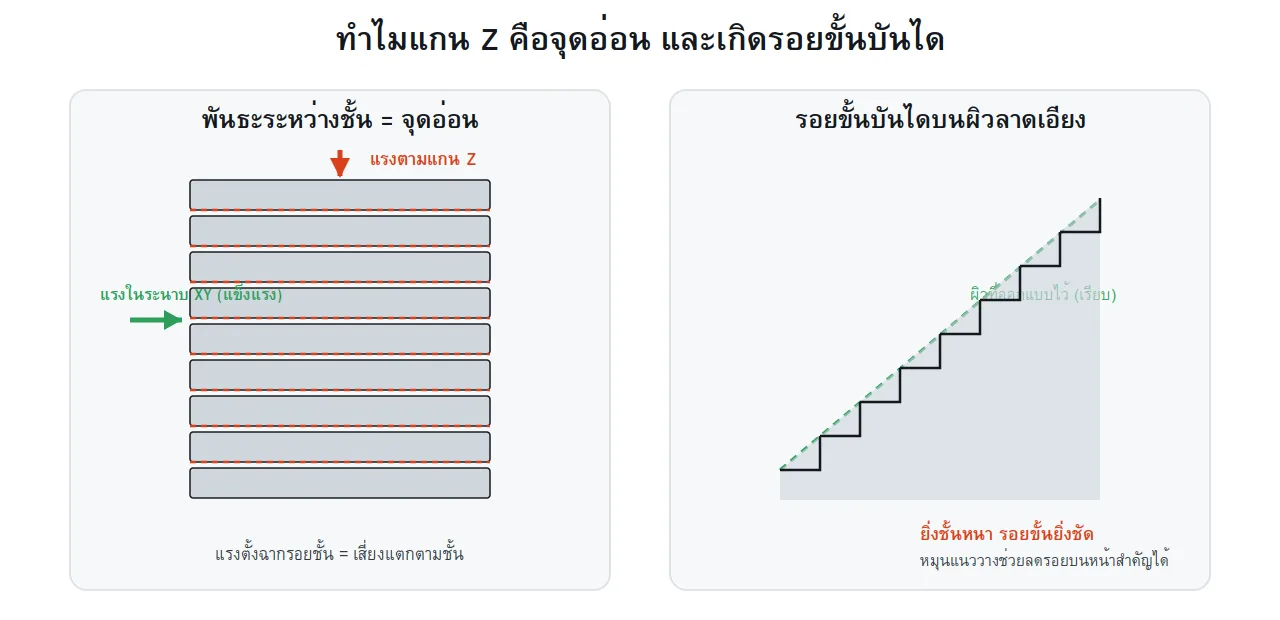

แผนภาพแสดงพันธะระหว่างชั้นพิมพ์ตามแนวแกน Z ซึ่งเป็นจุดอ่อนของชิ้นงาน และการเกิดรอยขั้นบันไดบนพื้นผิวลาดเอียง

ชิ้นงานเดียวกัน วางคนละแนว ผลลัพธ์ต่างกันสิ้นเชิง

การหมุนชิ้นงานบนถาดพิมพ์ส่งผลต่อปัจจัยหลัก 4 ประการ ได้แก่ ความแข็งแรงต่อแรงกระทำจริง, คุณภาพพื้นผิวสำคัญ, ปริมาณโครงสร้างค้ำยัน (Support) และระยะเวลาการพิมพ์ทั้งหมด

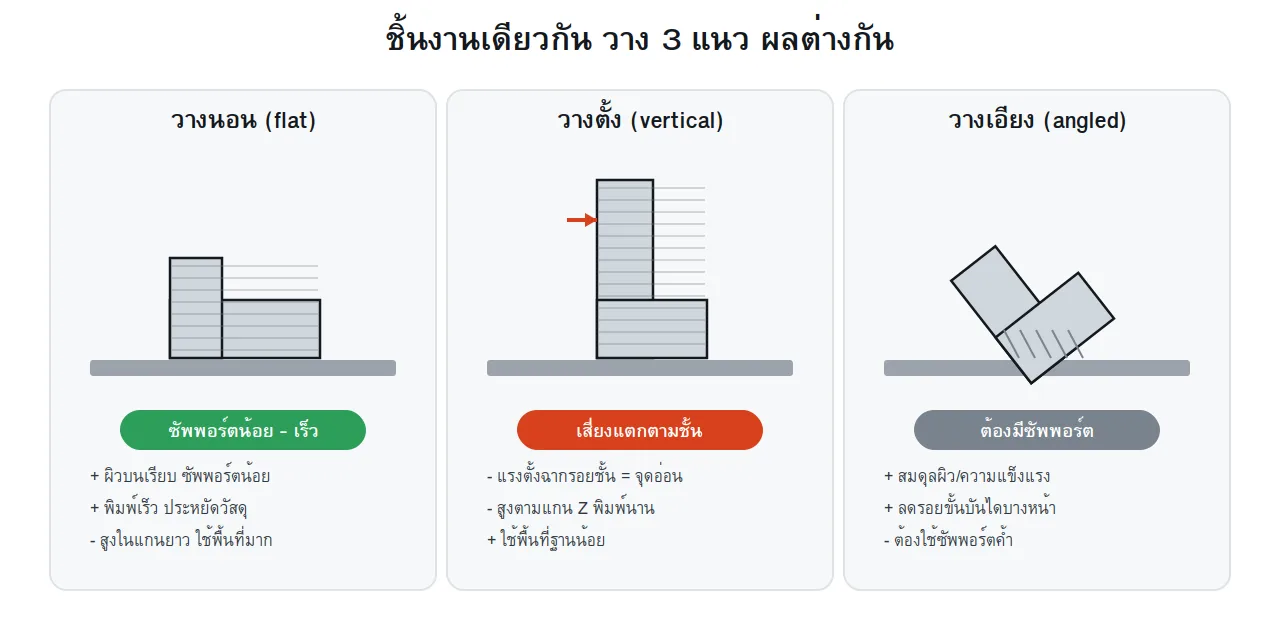

การเปรียบเทียบผลลัพธ์ระหว่างการวางชิ้นงานแบบแนวนอน แนวตั้ง และเอียงมุม

เมื่อวิเคราะห์ข้อดีข้อเสียของการวางแต่ละแนว จะเห็นความแตกต่างที่ชัดเจนดังนี้:

หลักการวางแนวชิ้นงานเฉพาะสำหรับแต่ละเทคโนโลยี

เครื่องพิมพ์แต่ละระบบมีกลไกการขึ้นรูปที่ต่างกัน การวางแนวชิ้นงานจึงมีข้อกำหนดทางเทคนิคเฉพาะตัวที่วิศวกรต้องคำนึงถึง

1. เทคโนโลยี SLA (Stereolithography - งานเรซินความละเอียดสูง)

ระบบ SLA ขึ้นรูปด้วยการฉายแสงให้เรซินเหลวแข็งตัวทีละชั้น แม้พันธะระหว่างชั้นจะประสานตัวได้ดีมาก แต่กระบวนการดึงชิ้นงานออกจากก้นถาด (Peel Force) จะสร้างแรงกระชากมหาศาล

• การเอียงมุมชิ้นงาน (10–20 องศา): หลีกเลี่ยงการวางระนาบแบนราบขนานกับถาดพิมพ์ เพื่อลดพื้นที่หน้าตัดสัมผัสและลดแรงดึงขณะลอกเลเยอร์

• ป้องกันปรากฏการณ์ถ้วยดูด (Suction Cups): ชิ้นงานที่มีโพรงกลวงต้องไม่อยู่ในมุมคว่ำที่ดักอากาศ เพราะจะเกิดแรงดูดสุญญากาศจนทำให้ฟิล์มรองถาดเสียหายหรือชิ้นงานหลุด

• จุดต่ำสุดและรอยต่อ (Minima): ปรับองศาเพื่อให้โครงสร้างมีจุดเริ่มยื่น (Overhang) ที่สามารถรับด้วยเสาค้ำยันได้อย่างมั่นคง

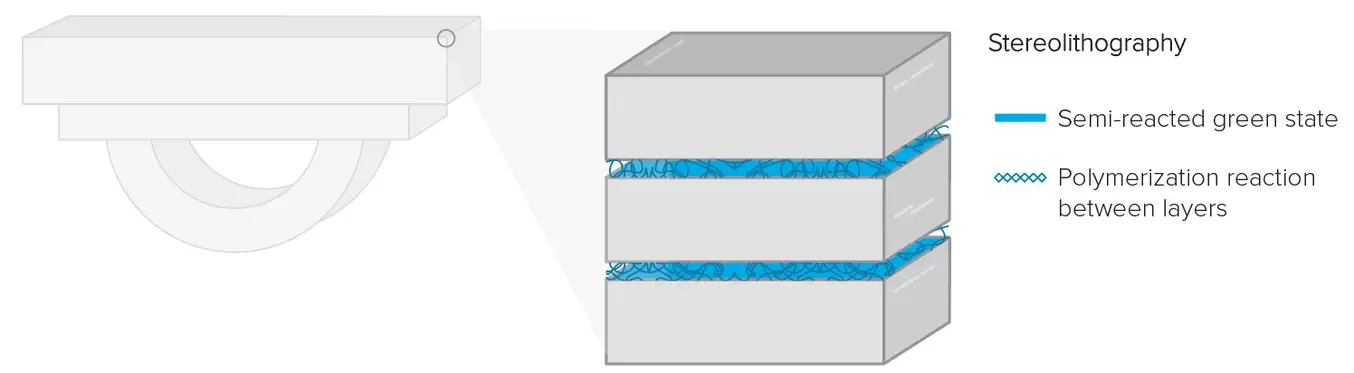

โครงสร้างพันธะโพลิเมอร์ระหว่างชั้นพิมพ์ในกระบวนการ SLA

2. เทคโนโลยี SLS (Selective Laser Sintering - ผงไนลอนอุตสาหกรรม)

SLS หลอมผงพลาสติกอย่าง Nylon PA12 ด้วยเลเซอร์ ข้อได้เปรียบสำคัญคือไม่ต้องใช้ซัพพอร์ต เนื่องจากผงไนลอนโดยรอบทำหน้าที่พยุงชิ้นงานตลอดการพิมพ์

• การจัดเรียงซ้อนในพื้นที่พิมพ์ (Nesting): สามารถวางชิ้นงานหมุนเอียงและซ้อนกันได้ใน 3 มิติ เพื่อเพิ่มความคุ้มค่าในการพิมพ์ต่อรอบ (Packing Density)

• ควบคุมความเค้นและการบิดงอ (Warpage): ชิ้นงานที่มีความยาวมากหากวางขนานกับระนาบ XY อาจเกิดการโก่งตัวจากความร้อนสะสม การเอียงมุมเล็กน้อยจะช่วยระบายความร้อนได้สม่ำเสมอกว่า

• ผิวสัมผัสพื้นผิวสำคัญ: ผิวหน้าด้านที่หันขึ้นและลงอาจมีความเรียบเนียนแตกต่างกันเล็กน้อย การวางแนวที่เหมาะสมช่วยให้การพ่นขัดทำความสะอาด (Blasting) ทำได้ง่ายและเนียนตา

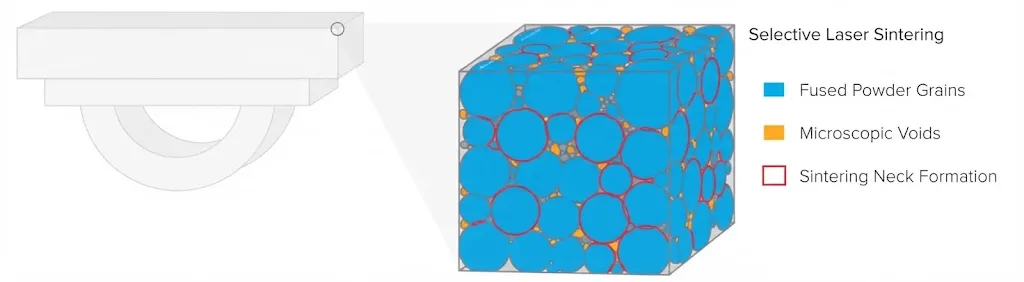

อนุภาคผงพลาสติกที่หลอมประสานด้วยเลเซอร์ในระบบ SLS

3. เทคโนโลยี FDM (Fused Deposition Modeling - เส้นพลาสติกหลอมเหลว)

FDM เป็นระบบที่ฉีดเส้นพลาสติกออกมาเป็นเส้นสาย ทำให้เห็นปัญหาทิศทางความแข็งแรงชัดเจนที่สุด

• ทิศทางรับแรงตามแนวแกน Z: จุดเชื่อมต่อระหว่างเส้นพลาสติกมีโพรงขนาดเล็ก ชิ้นงานจึงรับแรงดึงตามแนวแกน Z ได้น้อยที่สุด ต้องวางแนวให้แรงกระทำตกบนแนวเส้นระนาบ XY

• ลดมุมยื่นเกิน 45 องศา: พยายามวางแนวเพื่อเลี่ยงมุม Overhang ที่ชันเกิน 45 องศา เพื่อลดการสร้างซัพพอร์ตและป้องกันพื้นผิวด้านล่างหยาบเป็นรอย

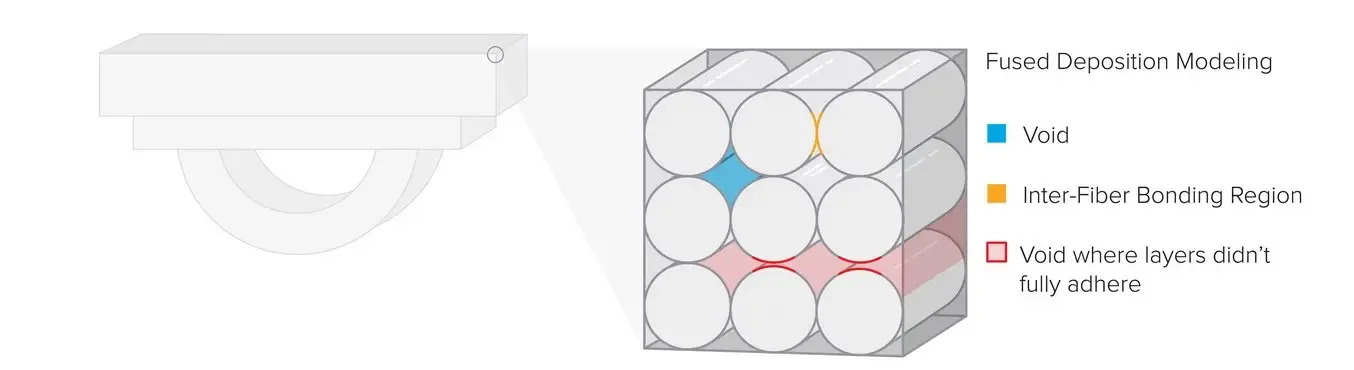

โครงสร้างหน้าตัดของเส้นพลาสติกและช่องว่างระหว่างชั้นในระบบ FDM

สรุปเปรียบเทียบปัจจัยการวางแนวในแต่ละเทคโนโลยี

กฎปฏิบัติทางวิศวกรรมสำหรับการวางแนวชิ้นงาน

ก่อนส่งไฟล์เข้าสู่กระบวนการพิมพ์ ควรประเมินหน้าที่การใช้งานของชิ้นส่วนตามหลักปฏิบัติดังนี้:

• ชิ้นส่วนรับแรงดัดหรือแรงดึง (เช่น ขอล็อก, คลิปสปริง): ให้วางแนวระนาบชั้นพิมพ์ขนานกับทิศทางแรงดัด เพื่อให้เส้นใยวัสดุเป็นตัวรับแรงโดยตรง

• ชิ้นงานทรงกระบอกหรือเพลา: วางแนวตั้งหากต้องการความกลมมนและผิวสัมผัสรอบด้านที่เท่ากัน หรือวางแนวนอนหากเพลานั้นต้องรับแรงเฉือนขวาง

• พื้นผิวติดตั้งหรือตัวหนังสือ: หันพื้นผิวด้านที่ต้องการความคมชัดขึ้นด้านบน หรือวางในตำแหน่งที่ไม่ต้องสัมผัสกับจุดยึดของเสาค้ำยัน

การวางแนวชิ้นงานไม่ได้เป็นเพียงการจับหมุนโมเดลในซอฟต์แวร์ แต่คือการผสานหลักการออกแบบเพื่อการผลิตแบบเติมเนื้อวัสดุ (Design for Additive Manufacturing หรือ DfAM) เข้ากับกระบวนการพิมพ์จริง หากต้องการพิมพ์งานวิศวกรรมที่มีความแม่นยำสูงทั้งระบบ SLA และ SLS สามารถส่งไฟล์ CAD เข้ามาประเมินราคาและรับคำแนะนำด้าน DfAM ได้ทันทีที่ 3DQuickPart Instant Quote
